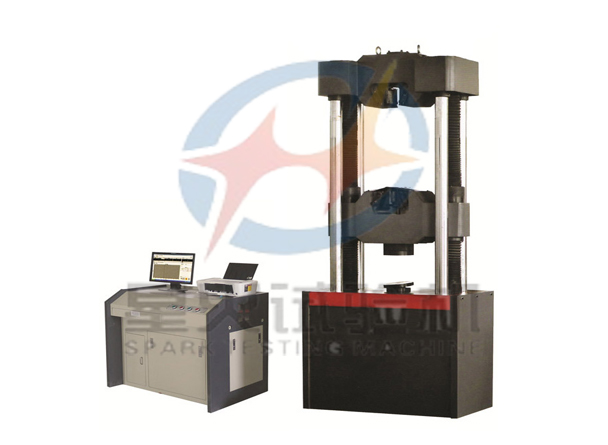

WAW-1000D系列微機控制電液伺服萬能試驗機

  一、微機控制電液伺服式萬能試驗機WAW-1000D主要用途：
WAW-1000D系列微機控制電液伺服萬能試驗機采用油缸下置式、四立柱主機，主要用于金屬、非金屬的拉伸、壓縮、彎曲和剪切試驗。適用于冶金、建筑、輕工、航空、航天、材料、大專院校、科研單位等領域。試驗操作和數據處理符合GB228-2002/2010《室溫材料  金屬拉伸試驗方法》的要求。
二、微機控制電液伺服式萬能試驗機WAW-1000D 性能特點：
1 主機：
1.1主機采用油缸下置式，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下橫梁和工作臺之間。

1.2 堅固的四立柱兩絲杠結構設計，整機穩定性極強。
1.3 移動橫梁設計有獨特的消除間隙機構，避免了B型機橫梁受力后竄動所帶來的試驗誤差。
1.4 鉗口與鉗口夾板間設有10mm的滑板，有效的延長了鉗口夾板的使用壽命。
1.5 試驗空間可根據試樣的長度分三段調整，比較高處適用于高溫爐等外設設備的使用。
1.6 油缸采用間隙密封，即提高了測量精度又增加了使用壽命。
2傳動系統：
下橫梁升降采用電機、擺線針輪減速機、鏈輪、螺母絲杠副傳動，實現拉伸、壓縮空間的調整。
3 液壓系統（琴臺式油源）
3.1采用進口高壓齒輪泵噪音低、壓力平穩。
3.2動力系統與操作臺一體化設計，便于操作，節省實驗空間。
3.3表面經噴塑處理，外形美觀。
4 控制系統
4.1實現了試驗力、試樣變形、橫梁位移和試驗進程的四種閉環控制；
4.2數據采集系統由4路高精準32位A/D轉換通道組成。比較高分辨率達1/500000，全程不分檔；
4.3選用BB、AD、Xilinx等原裝名牌集成器件，全數字化設計；
4.4符合PCI總線標準，微機自動識別和安裝，做到“即插即測”；
4.5電子測量系統無電位器等模擬元件，保證互換性，方便維修更換。

三、微機控制電液伺服式萬能試驗機WAW-1000D技術參數：
1、比較大試驗力：1000kN；
2、試驗力測量范圍：40KN-1000kN；
3、試驗力示值精度： ±1%；
4、位移測量分辨力：0.01mm；
5、變形測量精度: ±0.5%
6、活塞比較大移動速度：70mm/min；
7、比較大拉伸試驗空間：600mm
8、比較大壓縮試驗空間：500mm
9、扁試樣夾持厚度：0-35mm
10、圓試樣夾持直徑：φ13-φ26mm、 φ26-φ40

11、壓盤尺寸：204×204mm
12、彎曲試驗支滾間距： 450 mm

13、支滾寬度：140mm
14、支點直徑：φ30mm
15、活塞行程：200mm；
16、夾緊方式：液壓夾緊
17、外形尺寸：主機：910×710×2300mm；油源：1100×750×1000mm
18、整機重量:2850 kg
注：以上為微機控制電液伺服式萬能試驗機WAW-1000D標準配置，可根據客戶要求特殊定做。
